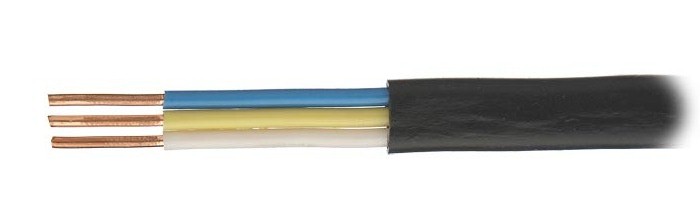

Силовые кабели с медными жилами, с ПВХ изоляцией в ПВХ оболочке (нг – не распространяющие горение).

Заказать товар Задать вопрос

Конструкция:

Силовые кабели с медными жилами, с ПВХ изоляцией в ПВХ оболочке (нг – не распространяющие горение).

Токопроводящая жила - медная, многопроволочная, круглой или секторной формы, 2 класса по ГОСТ 22483.
Изоляция - из поливинилхлоридного пластиката (ПВХ). Изолированные жилы кабелей имеют отличительную расцветку. Номинальная толщина изоляции соответствует 3.4 мм.
Кабели изготавливаются только трехжильными.
Скрутка - изолированные жилы кабелей скручены.
Внутренняя оболочка - выпрессована с заполнением промежутков между жилами из невулканизированной резиновой смеси, в кабелях марки ВВГнг из невулканизированной резиновой смеси пониженной горючести.
Поясная изоляция - выпрессована из ПВХ пластиката минимальной толщиной 0.9 мм, в кабелях марки ВВГнг из ПВХ пластиката пониженной горючести.
Электропроводящий экран - наложен обмоткой из ленты, изготовленной из электропроводящей прорезиненной ткани номинальной толщиной 0.3 мм, с перекрытием или из двух лент электропроводящей кабельной бумаги номинальной толщиной 0,12 мм с зазором.
Металлический экран - из двух медных лент или медной фольги толщиной не менее 0.06 мм с зазором.
Разделительный слой - две ленты из полиэтилентерефталатной пленки, термоскрепленного полотна или другого равноценного материала с перекрытием.
Оболочка - из ПВХ пластиката, в кабелях марки ВВГнг из ПВХ пластиката пониженной горючести. Толщина оболочки представлена в Приложении.

Применение:

  1. Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 6000 В частоты 50 Гц.
  2. Для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе. Кабели не рекомендуются для прокладки в земле (траншеях).
  3. Кабели марки ВВГ не распространяют горение при одиночной прокладке. Кабели марки ВВГнг не распространяют горение при прокладке в пучках.

 Технические характеристики:
  • Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69
  • Диапазон температур эксплуатации: от -50°С до +50°С
  • Относительная влажность воздуха при температуре до +35°С: до 98%
  • Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С
  • Минимальный радиус изгиба при прокладке: 7.5 наружных диаметров.
  • Номинальная частота: 50 Гц
  • Испытательное переменное напряжение частотой 50 Гц (продолжительность испытания 10 мин.): 15 кВ
  • Кабели выдерживают в течение 4ч испытание переменным напряжением 18 кВ частотой 50 Гц
  • Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С
  • Строительная длина кабелей для сечений основных жил:
    • 16 - 70 мм2 - 450 м
    • 95 - 120 мм2 - 400 м
    • 150 мм2 и выше - 350 м
  • Гарантийный срок эксплуатации: 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления
  • Срок службы: 30 лет

Число жил и номинальное сечение, мм2

Наружный диаметр кабеля, мм

Масса 1 км кабеля, кг

  3 x 35*

37.8

2584

3 x 50

40.4

2946

3 x 70

43.4

3675

3 x 95

46.7

4580

3 x 120

49.3

5393

3 x 150

51.8

6310

3 x 185

55.4

7499

3 x 240

59.6

9280

Число жил и номинальное сечение, мм2

Наружный диаметр кабеля, мм

Масса 1 км кабеля, кг

  3 х 16*

33.5

1919

  3 х 25*

35.5

2313

  3 x 35*

37.8

2757

3 x 50

40.4

3109

3 x 70

43.8

3897

3 x 95

47.1

4822

3 x 120

49.9

5675

3 x 150

52.4

6607

3 x 185

56.0

7822

3 x 240

60.2

9628
