Кабель ААБл – кабель с алюминиевыми токопроводящими жилами с бумажной изоляцией, пропитанный вязким составом, в алюминиевой оболочке с защитным покровом.

Заказать товар Задать вопрос

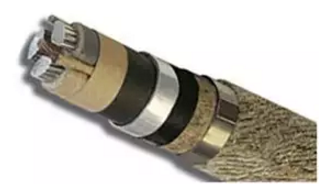

Конструкция:

Кабель ААБл – кабель с алюминиевыми токопроводящими жилами с бумажной изоляцией, пропитанный вязким составом, в алюминиевой оболочке с защитным покровом.

Условия эксплуатации кабеля ААБл:
Прокладывается кабель ААБл в земле с низкой коррозийной активностью.
Длительная допустимая температура нагрева жил, зависит от номинального напряжения: при 1кВ не более +80°C, при 6кВ не более +80°C, при 10кВ не более +70°C. Температура эксплуатации кабеля ААБл от -50° до +50° C.

Конструктивные элементы кабеля ААБл:
Защитный покров кабеля ААБл состоит из брони, подушки и наружного покрова. Бумажная изоляция кабеля ААБл должна быть пропитана вязким или нестекающим изоляционным пропитывающим составом.

В кабеле ААБл на напряжение 6 и 10кВ поверх поясной изоляции должен быть расположен экран из электропроводящей бумаги. Изолированные жилы многожильного кабеля ААБл должны быть скручены с заполнением промежутков между жилами жгутами из бумаги. Изолированные секторные жилы многожильного кабеля ААБл на напряжение 1кВ могут быть скручены без заполнения.

Область применения ААБЛ:
Кабели ААБЛ предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц. Кабели с двумя медными контрольными жилами сечением 1,5 кв.мм предназначены для сетей электрофицированного транспорта.

Кабели ААБЛ предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) с низкой и средней коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям. Кабели с нестекающим изоляционным пропиточным составом (ЦААБл) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей - не менее 30 лет.

Технические характеристики ААБЛ

Влажность воздуха при 35° C [%]

98

Гарантийный срок эксплуатации [месяц]

54

Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]

25

Максимальная рабочая температура жилы при перегрузке [°С]

80

Максимальная рабочая температура жилы [°С]

60

Монтаж при температуре, не ниже [°C]

0

Номинальное переменное напряжение частотой 50 Гц [кВ]

10

Номинальное постоянное напряжение [кВ]

25

Радиус изгиба кабелей [наружных диаметров]

25

Разность уровней, не более [м]

15

Температура окружающей среды, верхний предел [°C]

+50

Температура окружающей среды, нижний предел [°C]

-50

Электрическое сопротивление изоляции, не менее [МОм*км]

200



Число жил*сечение, мм2

Строительная длина не менее, м

Номинальный диаметр кабеля, мм

Расчетная масса 1 км кабеля, кг

3*35

450

30,1

1304

3*50

450

31,7

1499

3*70 (ож)

450

34,7

1812

3*70

450

36,4

1959

3*95 (ож)

400

37,8

2201

3*95

400

39,5

2342

3*120 (ож)

400

40,7

2581

3*120

400

42,8

2784

3*150 (ож)

350

43,7

2994

3*150

350

45,5

3192

3*185 (ож)

350

46,8

3489

3*185

350

48,8

3717

3*240 (ож)

350

51,2

4206

3*240

350

55,5

4704

4*35

450

33,4

1596

4*50

450

36,4

1897

4*70 (ож)

450

39,5

2263

4*70

450

41,1

2500

4*95

400

42,0

2741

4*120

400

47,8

3399

3*50+1*25

450

34,4

1725

3*70 (ож)+1*35

450

37,5

2146

3*70+1*35

450

38,9

2237

3*95+1*50

400

42,7

2700

3*120+1*70

400

46,0

3136

3*150+1*70

350

49,8

3675

3*185+1*95

350

53,8

4297

4*150

350

48,8

3832

4*185

350

51,5

4379

Число жил*сечение, мм2

Строительная длина не менее, м

Номинальный диаметр кабеля, мм

Расчетная масса 1 км кабеля, кг

3*35

450

36,3

1863

3*50

450

37,8

2039

3*70 (ож)

450

40,6

2389

3*70

450

42,4

2570

3*95 (ож)

400

43,8

2831

3*95

400

45,4

2963

3* 120 (ож)

400

46,0

3163

3*120

400

48,1

3385

3*150 (ож)

350

48,9

3609

3*150

350

50,7

3825

3*185 (ож)

350

51,5

4081

3*185

350

53,6

4353

3*240 (ож)

350

56,1

4887

3*240

350

60,0

5355

Число жил*сечение, мм2

Строительная длина не менее, м

Номинальный диаметр кабеля, мм

Расчетная масса 1 км кабеля, кг

3*35

450

40,2

2204

3*50

450

41,7

2436

3*70 (ож)

450

44,5

2808

3*70

450

45,4

2987

3*95 (ож)

400

47,7

3284

3*95

400

49,3

3400

3*120 (ож)

400

50,0

3638

3*120

400

51,9

3802

3*150 (ож)

350

53,0

4133

3*150

350

54,7

4308

3*185 (ож)

350

55,7

4651

3*185

350

57,7

4844

3*240 (ож)

350

59,9

5433

3*240

350

64,0

5922
