Кабель ААШв – кабель с алюминиевыми токопроводящими жилами с бумажной изоляцией, пропитанный вязким составом, в алюминиевой оболочке с защитным покровом.

Заказать товар Задать вопрос

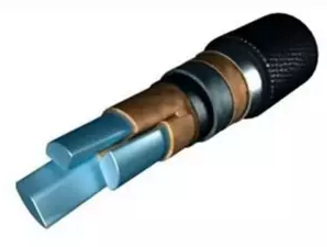

Конструкция:

Кабель ААШв – кабель с алюминиевыми токопроводящими жилами с бумажной изоляцией, пропитанный вязким составом, в алюминиевой оболочке с защитным покровом.

Условия эксплуатации кабеля ААШв.
Прокладывается кабель ААШв в земле с низкой коррозийной активностью.
Длительная допустимая температура нагрева жил, зависит от номинального напряжения: при 1кВ не более +80°C, при 6кВ не более +80°C, при 10кВ не более +70°C. Температура эксплуатации кабеля ААШв от -50° до +50° C.

Конструктивные элементы кабеля ААШв.
Защитный покров кабеля ААШв состоит из наружного покрова, без брони и подушки.
Бумажная изоляция кабеля ААШв должна быть пропитана вязким или нестекающим изоляционным пропитывающим составом.

В кабеле ААШв на напряжение 6 и 10кВ поверх поясной изоляции должен быть расположен экран из электропроводящей бумаги. Изолированные жилы многожильного кабеля ААШв должны быть скручены с заполнением промежутков между жилами жгутами из бумаги. Изолированные секторные жилы многожильного кабеля ААШв на напряжение 1кВ могут быть скручены без заполнения.

Применение:

Кабели ААШВ предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ частотой 50 Гц.

Кабели ААШВ предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) с низкой и средней коррозионной активностью с наличием или отсутствием блуждающих токов, с высокой коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям. Кабели предназначены для эксплуатации на открытом воздухе, в сухих помещениях, в сырых, частично затапливаемых помещениях со слабой, средней и высокой коррозионной активностью, а также каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, на технологических эстакадах, на специальных кабельных эстакадах и по мостам, при отсутствии опасности механических повреждений в ходе эксплуатации.

Кабели применяются для прокладки в пожароопасных помещениях и взрывоопасных зонах класса В-Iб, В-Iг, В-II, В-IIа. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом ЦААШв предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Кабели могут использоваться в местах подверженных вибрации.

Срок службы кабелей - не менее 30 лет.

Технические характеристики:

Влажность воздуха при 35° C [%]

98

Гарантийный срок эксплуатации [месяц]

54

Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]

25

Максимальная рабочая температура жилы при перегрузке [°С]

80

Максимальная рабочая температура жилы [°С]

60

Монтаж при температуре, не ниже [°C]

0

Номинальное переменное напряжение частотой 50 Гц [кВ]

10

Номинальное постоянное напряжение [кВ]

25

Радиус изгиба кабелей [наружных диаметров]

25

Разность уровней, не более [м]

15

Температура окружающей среды, верхний предел [°C]

+50

Температура окружающей среды, нижний предел [°C]

-50

Электрическое сопротивление изоляции, не менее [МОм*км]

200


Число жил*сечение, мм2

Строительная длина не менее, м

Номинальный диаметр кабеля, мм

Расчетная масса 1 км кабеля, кг

3*35

450

23,3

791

3*50

450

25,3

980

3*70 (ож)

450

28,3

1256

3*70

450

30,0

1365

3*95 (ож)

400

31,4

1591

3*95

400

33,1

1711

3*120 (ож)

400

34,7

1920

3*120

400

36,8

2090

3*150 (ож)

350

37,7

2283

3*150

350

39,5

2451

3*185 (ож)

350

40,8

2715

3*185

350

42,8

2909

3*240 (ож)

350

45,2

3398

3*240

350

49,9

3817

4*35

450

27,0

1055

4*50

450

30,0

1299

4*70 (ож)

450

33,1

1627

4*70

450

34,7

1805

4*95

400

36,0

2082

4*120

400

41,8

2617

4*150

350

42,8

3020

4*185

350

45,9

3555

3*50+1*25

450

28,0

1165

3*70 (ож)+1*35

450

31,1

1527

3*70+1*35

450

32,5

1576

3*95+1*50

400

36,7

2008

3*120+1*70

400

40,0

2388

3*150+1*70

350

43,8

2852

3*185+1*95

350

48,2

3443

Число жил*сечение, мм2

Строительная длина не менее, м

Номинальный диаметр кабеля, мм

Расчетная масса 1 км кабеля, кг

3*35

450

29,9

1257

3*50

450

31,4

1407

3*70 (ож)

450

34,6

1737

3*70

450

36,4

1885

3*95 (ож)

400

37,7

2126

3*95

400

39,4

2242

3*120 (ож)

400

40,0

2404

3*120

400

42,0

2588

3*150 (ож)

350

42,9

2793

3*150

350

45.1

3017

3*185 (ож)

350

45,9

3254

3*185

350

48,0

3492

3*240 (ож)

350

50,1

3987

3*240

350

54,4

4377

Число жил*сечение, мм2

Строительная длина не менее, м

Номинальный диаметр кабеля, мм

Расчетная масса 1 км кабеля, кг

3*35

450

33,8

1541

3*50

450

35,7

1757

3*70 (ож)

450

38,5

2081

3*70

450

40,2

2222

3*95 (ож)

400

41,7

2503

3*95

400

43,3

2606

3*120 (ож)

400

43,9

2802

3*120

400

46,3

2969

3*150 (ож)

350

47,3

3278

3*150

350

49,0

3425

3*185 (ож)

350

50,1

3750

3*185

350

52,1

3906

3*240 (ож)

350

54,3

4456

3*240

350

58,8

4982
