Кабели АСБ предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом.

Заказать товар Задать вопрос

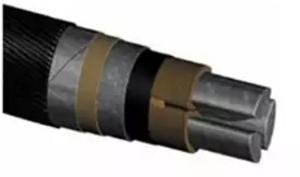

Устройство АСБ:
Алюминиевые жилы, пропитанная бумажная изоляция, свинцовая оболочка, шланг из ПВХ

Кабель АСБ предназначен:
Для наклонной и горизонтальной прокладки, используется при номинальных напряжениях 1, 6 и 10 кВ.

Область применения АСБ:
Кабели АСБ предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц. Кабели с двумя медными контрольными жилами сечением 1,5 кв.мм предназначены для сетей электрофицированного транспорта.

Кабели АСБ предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для прокладки в земле (траншеях) с низкой коррозионной активностью на трассах с наличием или отсутствием блуждающих токов и в земле (траншеях) со средней коррозионной активностью на трассах с отсутствием блуждающих токов, если в процессе эксплуатации не подвергаются растягивающим усилиям. Кабели с нестекающим изоляционным пропиточным составом (ЦАСБ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей - не менее 30 лет.

Технические характеристики:

Влажность воздуха при 35° C [%]

98

Гарантийный срок эксплуатации [месяц]

54

Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]

25

Максимальная рабочая температура жилы при перегрузке [°С]

80

Максимальная рабочая температура жилы [°С]

60

Монтаж при температуре, не ниже [°C]

0

Номинальное переменное напряжение частотой 50 Гц [кВ]

10

Номинальное постоянное напряжение [кВ]

25

Радиус изгиба многожильных кабелей, не менее [наружных диаметров]

15

Радиус изгиба одножильных кабелей, не менее [наружных диаметров]

25

Разность уровней, не более [м]

15

Температура окружающей среды, верхний предел [°C]

+50

Температура окружающей среды, нижний предел [°C]

-50

Электрическое сопротивление изоляции, не менее [МОм*км]

200



Число жил*сечение, мм2

Строительная длина не менее, м

Номинальный диаметр кабеля, мм

Расчетная масса 1 км кабеля, кг

3*35

450

30,1

1947

3*50

450

31,7

2157

3*70 (ож)

450

34,5

2532

3*70

450

36,4

2890

3*95 (ож)

400

37,7

3077

3*95

400

39,4

3316

3*120 (ож)

400

40,6

3623

3*120

400

42,7

3874

3*150 (ож)

350

43,6

4174

3*150

350

45,4

4458

3*185 (ож)

350

46,7

4848

3*185

350

48,7

5109

3*240 (ож)

350

51,4

5908

3*240

350

55,3

6548

4*35

450

33,4

2353

4*50

450

36,2

2687

4*70 (ож)

450

39,4

3244

4*70

450

41,1

36,74

4*95

400

41,9

3857

4*120

400

47,7

4831

4*150

350

48,8

5480

4*185

350

51,5

6208

3*50+1*25

450

34,4

2593

3*70 (ож)+1*35

450

37,4

3068

3*70+1*35

450

38,9

3375

3*95+1*50

400

42,7

4020

3*120+1*70

400

46,0

4517

3*150+1*70

350

49,7

5252

3*185+1*95

350

53,6

6058

Число жил*сечение, мм2

Строительная длина не менее, м

Номинальный диаметр кабеля, мм

Расчетная масса 1 км кабеля, кг

3*35

450

36,3

2777

3*50

450

37,7

2928

3*70 (ож)

450

40,5

3425

3*70

450

42,4

3840

3*95 (ож)

400

43,7

4014

3*95

400

45,4

4268

3*120 (ож)

400

45,9

4490

3*120

400

48,0

4770

3*150 (ож)

350

48,8

5087

3*150

350

50,6

5400

3*185 (ож)

350

51,5

5738

3*185

350

53,4

6029

3*240 (ож)

350

56,1

6861

3*240

350

59,9

7560

Число жил*сечение, мм2

Строительная длина не менее, м

Номинальный диаметр кабеля, мм

Расчетная масса 1 км кабеля, кг

3*35

450

40,2

3341

3*50

450

41,7

3540

3*70 (ож)

450

44,5

4115

3*70

450

46,2

4471

3*95 (ож)

400

47,6

4708

3*95

400

49,2

4903

3*120 (ож)

400

49,9

5219

3*120

400

51,9

5467

3*150 (ож)

350

52,8

5853

3*150

350

54,5

6100

3*185 (ож)

350

55,4

6536

3*185

350

57,4

6866

3*240 (ож)

350

60,1

7742

3*240

350

63,7

8371
