Одножильные провода с ПВХ изоляцией для электрических установок по ГОСТ 6323-79

Заказать товар Задать вопрос

Конструкция:

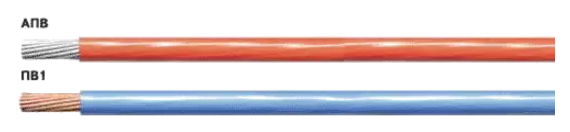

Одножильные провода с ПВХ изоляцией для электрических установок по ГОСТ 6323-79

1. Токопроводящая жила:
- у проводов марки АПВ - алюминиевая, однопроволочная или многопроволочная, класса 1 для сечений от 2,5 до 16 мм2 вкл., класса 2 для сечений от 25 до 120 мм2 вкл. по ГОСТ 22483
- у проводов марки ПВ1 - медная, однопроволочная или многопроволочная, класса 1 для сечений от 0,5 до 10 мм2 вкл., класса 2 для сечений от 16 до 95 мм2 вкл. по ГОСТ 22483
Максимальные наружные диаметры токопроводящих жил проводов указаны в Приложении.
2. Изоляция - из ПВХ пластиката, различных цветов. Расцветка выполняется сплошной или нанесением двух продольных полос на изоляции натурального цвета, расположенных диаметрально. Для проводов, используемых только для целей заземления, изоляция имеет зелено-желтую расцветку. Цвет сплошной изоляции или наносимых продольных полос должен быть оговорен в заказе и имеет условное обозначение, указанное в Приложении. Номинальная толщина изоляции указана в Приложении.

Применение:

Провода применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450 В (для сетей до 450/750 В) частотой до 400 Гц или постоянное напряжение до 1000 В.

Провода марок АПВ и ПВ1 предназначены для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и др., для монтажа электрических цепей.

Технические характеристики:

- Вид климатического исполнения ОМ и ХЛ, категория размещения 2 по ГОСТ 15150-69.
- Провода стойки к воздействию температуры окружающей среды: от -50°С до +70°С
- Провода стойки к воздействию относительной влажности воздуха 100% при температуре: +35°С
- Провода стойки к воздействию плесневых грибов
- Провода стойки к воздействию механических ударов, линейного ускорения, изгибов, вибрационных нагрузок, акустических шумов
- Провода не распространяют горение
- Монтаж проводов должен производиться при температуре: не ниже -15°С
- Радиус изгиба при монтаже должен быть: не менее 10 диаметров провода
- Длительно допустимая температура нагрева жил не должна превышать: +70°С
- Строительная длина проводов: не менее 100 м
- Гарантийный срок эксплуатации: 2 года со дня ввода проводов в эксплуатацию.
- Срок службы проводов: не менее 15 лет

Номинальное сечение жил, мм2

Максимальный наружный диаметр, мм, и расчетная масса 1 км провода, кг, проводов марок

АПВ

ПВ1

диаметр

масса

диаметр

масса

0.5

-

-

2.4

8.5

0.75

-

-

2.6

10.5

1.0

-

-

2.8

13.5

1.5

-

-

3.3

20

2.5

3.9

15.5

3.9

30

4.0

4.4

21.0

4.4

45

6.0

4.9

28.5

4.9

65

10.0

6.4

44.6

6.4

108

16.0

8.0

64.6

8.0

172

25.0

9.8

110

9.8

261

35.0

11.0

141

11.0

351

50.0

13.0

187

13.0

474

70.0

15.0

252

15.0

672

95.0

17.0

348

17.0

928

120.0

19.0

428

-

-
