Одножильные провода с ПВХ изоляцией для электрических установок по ГОСТ 6323-79

Заказать товар Задать вопрос

Конструкция:

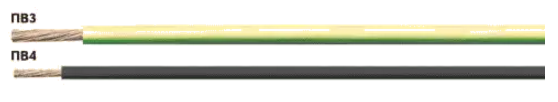

Одножильные провода с ПВХ изоляцией для электрических установок по ГОСТ 6323-79

1. Токопроводящая жила:
- у проводов марки ПВ3 - медная, многопроволочная, класса 2, 3 или 4 для сечений от 0,5 до 1.5 мм2 вкл., класса 4 для сечений от 2.5 до 4 мм2 вкл., класса 3 для сечений от 6 до 95 мм2 вкл. по ГОСТ 22483
- у проводов марки ПВ4 - медная, многопроволочная, класса 5 для сечений 0,5 и 0.75 мм2, класса 4 или 5 для сечений 1 и 1.5 мм2, класса 5 для сечений 2.5 и 4 мм2, класса 4 или 5 для сечений 6 и 10 мм2 по ГОСТ 22483.
Максимальные наружные диаметры токопроводящих жил проводов указаны в Приложении.
2. Изоляция - из ПВХ пластиката, различных цветов. Расцветка выполняется сплошной или нанесением двух продольных полос на изоляции натурального цвета, расположенных диаметрально. Для проводов, используемых только для целей заземления, изоляция имеет зелено-желтую расцветку. Цвет сплошной изоляции или наносимых продольных полос должен быть оговорен в заказе и имеет условное обозначение, указанное в Приложении. Номинальная толщина изоляции указана в Приложении.

Применение:

Провода применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450 В (для сетей до 450/750 В) частотой до 400 Гц или постоянное напряжение до 1000 В.

Провода марки ПВ3 предназначены для монтажа участков электрических цепей, где возможны изгибы проводов.

Провода марки ПВ4 предназначены для монтажа участков электрических цепей, где возможны частые изгибы проводов

Технические характеристики:

- Вид климатического исполнения ОМ и ХЛ, категория размещения 2 по ГОСТ 15150-69.
- Провода стойки к воздействию температуры окружающей среды от -50°С до +70°С
- Провода стойки к воздействию относительной влажности воздуха 100% при температуре +35°С
- Провода стойки к воздействию плесневых грибов
- Провода стойки к воздействию механических ударов, линейного ускорения, изгибов, вибрационных нагрузок, акустических шумов
- Провода не распространяют горение
- Монтаж проводов должен производиться при температуре не ниже -15°С
- Радиус изгиба при монтаже должен быть не менее 5 диаметров провода
- Длительно допустимая температура нагрева жил не должна превышать +70°С
- Строительная длина проводов не менее 100 м
- Гарантийный срок эксплуатации - 2 года со дня ввода проводов в эксплуатацию.
- Срок службы проводов не менее 15 лет

Номинальное сечение жил, мм2

Максимальный наружный диаметр, мм, и расчетная масса 1 км провода, кг, проводов марок

ПВ3

ПВ4

диаметр

масса

диаметр

масса

0.5

2.6

9

2.6

10

0.75

2.8

12

2.8

12

1.0

3.0

14

3.0

15

1.5

3.4

20

3.5

20

2.5

4.2

31

4.2

31

4.0

4.8

48

4.8

48

6.0

6.3

70

6.3

70

10.0

7.6

116

7.6

120

16.0

8.8

182

-

-

25.0

11.0

287

-

-

35.0

12.5

378

-

-

50.0

14.5

520

-

-

70.0

17.0

730

-

-

95.0

19.0

985

-

-
