Оптический кабель ОКГ (Оптический Кабель Городской, иногда расшифровывается как "без защитных элементов") — это универсальный кабель с центральным силовым элементом, широко используемый в городских телекоммуникационных сетях.
Назначение и область применения:
Кабель ОКГ предназначен для прокладки в условиях, где не требуется тяжелое бронирование, но необходима защита от умеренных механических воздействий и влаги.
Основные места прокладки:
- В защитных пластмассовых трубах: Идеально подходит для прокладки методом пневмопрокладки (задувки).
- Кабельная канализация: Применяется в канализации, коллекторах, тоннелях и лотках при условии отсутствия серьезной угрозы повреждения грызунами.
- Внутри зданий: В негорючем исполнении (ОКГнг(А)-HF) используется для прокладки внутри зданий, по стенам, в горизонтальных и вертикальных кабель-каналах с повышенными требованиями пожарной безопасности.
- Подвеска (опционально): Некоторые модификации могут использоваться для подвески между опорами и зданиями.
Конструктивные особенности:

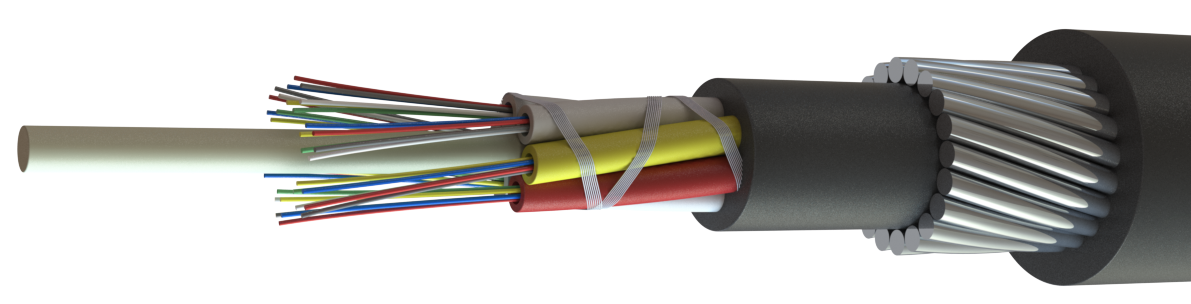

Конструкция кабеля ОКГ обеспечивает баланс между прочностью и гибкостью:
- Центральный силовой элемент (ЦСЭ): В основе кабеля лежит диэлектрический стеклопластиковый пруток, который берет на себя основные продольные растягивающие нагрузки.
- Оптические модули: Волокна (от 2 до 144) свободно уложены в оптических модулях (трубках из полибутилентерефталата), заполненных гидрофобным гелем. Гель обеспечивает продольную водонепроницаемость кабеля.
- Внешняя оболочка: Защитная оболочка может быть из полиэтилена (для наружной прокладки) или негорючих полимерных композиций (для внутренней прокладки).
Основные технические параметры:
- Количество оптических волокон: от 2 до 144
- Диаметр кабеля: 8,5 -13,2 мм
- Вес кабеля: 59-137 кг/км
- Растягивающее усилие: от 1,0 до 3,5 кН
- Раздавливающее усилие: не менее 3,0 кН / 100 мм
Эксплуатационные требования:
- Рабочая температура: от -60 до +70 градусов Цельсия
- Температура монтажа: не ниже -30 градусов Цельсия (в случае применения кабеля с оболочкой из нг- материала, минимальная температура монтажа: не ниже -10 градусов Цельсия)
- Минимальный радиус изгиба: не менее 20 диаметров кабеля
- Срок службы: 25 лет
