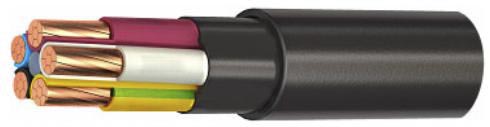

Силовой кабель ПвВГ предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66, 1 и 3 кВ. Его ключевая особенность заключается в использовании изоляции из сшитого полиэтилена (СПЭ).
Расшифровка маркировки
- Пв — изоляция из сшитого полиэтилена.
- В — оболочка из поливинилхлоридного (ПВХ) пластиката.
- Г — отсутствие защитного покрова (брони).
Основные характеристики
- Материал жилы: Медь.
- Напряжение: Рассчитан на номинальное переменное напряжение 0,66 кВ, 1 кВ или 3 кВ частотой 50 Гц.
- Изоляция: Сшитый полиэтилен (СПЭ) обеспечивает улучшенные электрические и термические характеристики по сравнению с традиционным ПВХ.
- Оболочка: ПВХ пластикат.
- Условия прокладки: Используется для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках и на открытом воздухе, при отсутствии серьезных механических воздействий.
- Срок службы: В среднем составляет 30 лет.
Применение
Кабель ПвВГ широко применяется в энергетике для подключения стационарных электротехнических установок. Он подходит для эксплуатации в умеренном и холодном климате.
Основные модификации:
- ПвВГнг(А): Эта модификация означает, что кабель не распространяет горение при групповой прокладке (категория А). Оболочка выполнена из ПВХ-пластиката пониженной горючести.
- ПвВГнг(А)-LS: Буквы LS (от англ. "Low Smoke" — низкий дым) указывают на то, что кабель не только не распространяет горение, но и обладает пониженным дымо- и газовыделением при тлении или горении. Это критически важно для объектов с большим количеством людей (больницы, торговые центры).
- ПвВГнг(А)-FRLS: Модификация с индексом FR (от англ. "Fire Resistant" — огнестойкий) дополнительно имеет термический барьер (например, обмотку из слюдосодержащих лент вокруг жил), что позволяет ему сохранять работоспособность в условиях пожара в течение определенного времени, а также обладает низким дымо- и газовыделением.
- ПвВГнг(А)-ХЛ: В этой версии используется холодостойкий (ХЛ) ПВХ-пластикат оболочки, что позволяет эксплуатировать кабель при очень низких температурах (до -60°С).
- ПвВГЭ: Буква Э в маркировке означает наличие экрана из медных лент или проволок поверх изоляции, что защищает линии от внешних электромагнитных помех и снижает собственные излучения кабеля.
