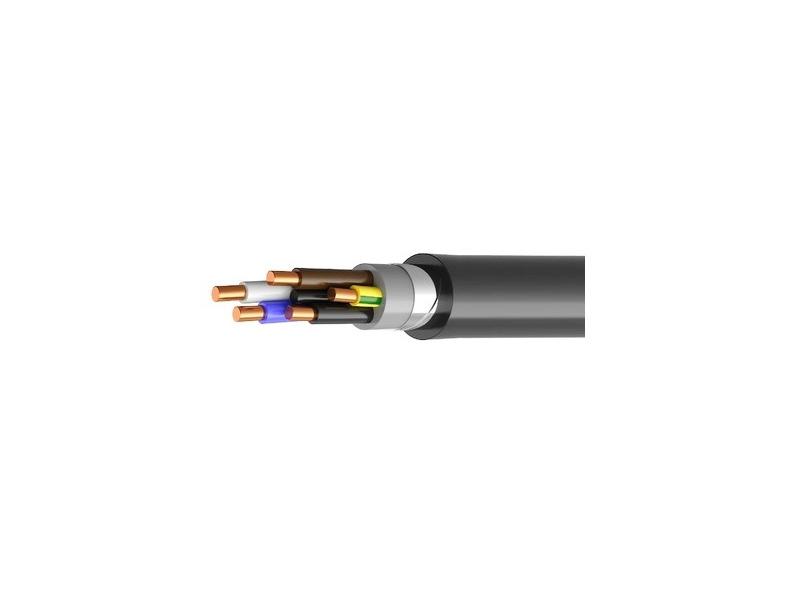

Силовой кабель ПвБШв предназначен для передачи и распределения электроэнергии и отличается наличием брони из стальных лент и изоляцией из сшитого полиэтилена (СПЭ). Это обеспечивает ему высокую механическую защиту и повышенную термостойкость.
Расшифровка маркировки:
- Пв — изоляция из сшитого (вулканизированного) полиэтилена.
- Б — броня из двух стальных оцинкованных лент, наложенных спирально. Отсутствие буквы "б" между "Б" и "Шв" означает, что под броней нет дополнительной защитной подушки, предназначенной для защиты от коррозии.
- Шв — защитный шланг (оболочка) из ПВХ-пластиката, наложенный поверх брони.
Основные характеристики и применение:
Кабель ПвБШв используется в стационарных электротехнических установках на номинальное переменное напряжение 0,66, 1 или 3 кВ.
- Применение: Благодаря броне, кабель подходит для прокладки в траншеях, каналах, туннелях, производственных помещениях и на открытом воздухе, где существует риск механических повреждений, но не действуют значительные растягивающие усилия.
- Материал жилы: Медь, жилы могут быть однопроволочными или многопроволочными, круглой или секторной формы.
- Температурный диапазон эксплуатации: от -50°С до +50°С.
- Срок службы: около 30 лет.
Основные модификации:
- ПвБШвнг(А): Буквы "нг(А)" означают, что кабель не распространяет горение при групповой прокладке (категория А). Это достигается за счет использования ПВХ-пластиката пониженной горючести для внешней оболочки.
- ПвБШвнг(А)-LS: Эта версия дополнительно имеет индекс LS (от англ. "Low Smoke" — низкий дым), что указывает на пониженное дымо- и газовыделение при воздействии огня или высоких температур. Рекомендуется для использования на объектах с массовым пребыванием людей.
- ПвБШвнг(А)-FRLS: Самая защищенная модификация, сочетающая огнестойкость (FR, "Fire Resistant") и пониженное дымо- и газовыделение (LS). Кабель способен сохранять работоспособность в условиях пожара в течение определенного времени, что важно для систем аварийного электроснабжения, пожарной сигнализации и эвакуационного освещения.
- ПвБШв-ХЛ: Модификация с холодостойким (ХЛ) исполнением, позволяющая эксплуатацию кабеля в условиях очень низких температур (до -60°С), что актуально для северных регионов.
- ПвКШв: Модификация кабеля с изоляцией из сшитого полиэтилена (СПЭ), обеспечивающая повышенную термостойкость и электрические характеристики. Буква "К" указывает на броню из стальных оцинкованных круглых проволок. Это ключевое отличие от кабеля ПвБШв, у которого броня выполнена из лент. Проволочная броня обеспечивает защиту от значительных растягивающих усилий.
